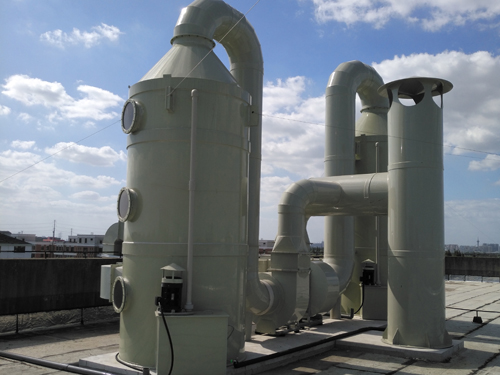

產品名稱：實驗室廢氣噴淋塔
同名：廢氣處理係統，PP噴淋塔，實驗室PP噴淋塔
型   號：FJ-SYSPNT1
規   格：根據現場定製
產品類別：實驗室通風係統係列
噴淋吸收係統主要由填料、噴淋裝置、除霧裝置、噴淋液循環泵、吸收塔組成。
1）填料
填料主要作為布風裝置，布置於吸收塔噴淋區下部，煙氣通過托盤後，被均勻分布到整個吸收塔截麵。這種布風裝置對於提高吸收效率是必要的，除了使主噴淋區煙氣分布均勻外，吸收塔托盤還使得煙氣與吸收液或洗滌液在托盤上的液膜區域得到充分接觸。托盤結構為帶分隔圍堰的多孔板，托盤被分割成便於從吸收塔人孔進出的板片，水平擱置在托盤支撐的結構上。
2）噴淋裝置
吸收塔內部噴淋係統是由分配母管和噴嘴組成的網狀係統。每台吸收塔再循環泵均（jun1）對應一個噴淋層，噴淋層上安裝空心錐噴嘴，其作用是將噴淋液霧化。噴淋液由吸收塔再循環泵輸送到噴嘴，噴入廢氣中。噴淋係統能使漿液在吸收塔內均勻分布，流經每個噴淋層的流量相等。
3）除霧裝置
用於分離煙氣攜帶的液滴。吸收塔除霧器布置於吸收塔頂部最後一個噴淋組件的上部。煙氣穿過循環漿液噴淋層後，再連續流經除霧器時，液滴由於慣性作用，留在擋板上。由於被滯留的液滴也含有固態物，因此存在在擋板結垢的危險，需定期進行清洗，除去所含漿液霧滴。
4）噴淋液循環泵
吸收塔再循環泵安裝在吸收塔旁，用於吸收塔內噴淋液的再循環。采用單流和單級臥式離心泵，包括泵殼、葉輪、軸、導軸承、出口彎頭、底板、進口、密封盒、軸封、基礎框架、地腳螺栓、機械密封和所有的管道、閥門及就地儀表和電機。工作原理是葉輪高速旋轉時產生的離心力使流體獲得能量，即流體通過葉輪後，壓能和動能都能得到提高，從而能夠被輸送到高處或遠處。同時在泵的入口形成負壓，使流體能夠被不斷吸入。
5）噴淋吸收塔
塔體采用PP結構。在PP殼體的設計方麵，我們考慮了以下綜合因素，其工作環境是相當惡劣的，長期在酸性的腐蝕下工作，並且要承受塔體自身壓力及溶液壓力，還要承受工作時的風壓，要求即要良好的耐腐蝕性能，又要保持較高的抗拉、抗壓強度塔體采用機械纏繞工藝生產製作，強度高，質量可信，性能良好。
