供配電

A、科學實驗建築的用電負荷分級及供電要求，應根據重要性及中斷供電在政治、經濟、科學實驗工作上所造成的損失或影響程度按現行的《工業與民用供電係統設計規範》的規定執行。

B、城市電網電源質量不能滿足用電要求時，應根據具體條件采用相應的電源質量改善措施(如：濾波、屏蔽、隔離、穩壓、穩頻及不間斷供電等措施)。

C、用電負荷具有下列情況之一時，宜采用交流不間斷電源係統供電。

(a)當采用備用電源自動投入(BZT)或柴油發電機組應急自起動等方式仍不能滿足要求時；

(b)當采用一般穩壓穩頻設備仍滿足不了對穩壓、穩頻精度要求時；

(c)當實驗或設備需要保證順序斷電操作安全停機時；

(d)當停電損失大於不間斷電源設備購置費用和運行費用的總和時。

D、低壓配電係統無特殊要求時，應采用頻率50HZ，電壓220/380V係統。係統接地型式宜為TN—S或TN—C—S。有特殊要求時，應按實驗儀器設備的具體要求確定。

E、供配電係統應預留適當的備用容量及擴展的可能。

F、在同一科學實驗建築(室)內設有兩種及以上不同電壓或頻率的電源供電時，宜分別設置配電保護裝置並有明顯區分或標誌。當由同一配電保護裝置供電時，應有良好的隔離。

不同電壓或頻率的線路應分別單獨敷設，不得在同一管內敷設。同一設備或實驗流水線設備的電力線路和無防幹擾要求的控製回路允許同一管內敷設。

G、實驗室負荷可由專用變壓器供電，也可由共用變壓器敷設專用的低壓配電線路供電。

衝擊性負荷、波動大的負荷、非線性負荷、較大容量的單相負荷和頻繁起動的設備等，應由變壓器低壓母線處用單獨饋線回路供電或由單獨變壓器供電。

H、季節性運行的空氣調節、采暖等負荷占較大比重時，變壓器容量與台數的確定應考慮變壓器的經濟運行。

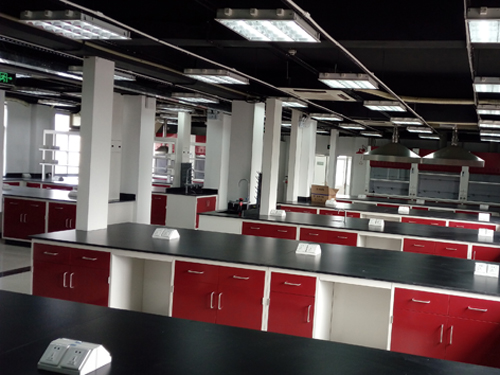

I、通用實驗室的用電設備可由固定在實驗台或靠近實驗台的固定電源插座(插座箱)供電。電源插座回路應設有漏電保護電器。各實驗室電源側應設置獨立的保護開關。

J、潮濕、有腐蝕性氣體、蒸汽、火災危險和爆炸危險等場所，應選用具有相應的防護性能的配電設備。

K、實驗室供配電線路宜采用銅芯導線(電纜)。

L、高層或線路較多的多層科學實驗建築，垂直線路宜采用管道井敷設。強、弱電管線宜分別設置管道井。當在同一管道井內敷設時，應敷設在管道井內兩側。

照明

A、科學實驗建築用房，工作麵上的平均照度標準應符合規定。

B、科學實驗建築用房一般照明的照度均勻度，按最低照度與平均照度之比確定，其數值不宜小於0.7。

C、采用分區一般照明時，非實驗區和走道的照度，不宜低於實驗區照度的1/3～1/5。

D、采用一般照明加局部照明時，一般照明不宜低於工作麵總照度的1/3，宜不應低於50lx。

E、需要有效地限製工作麵上的光幕反射和反射眩光的實驗室，宜采用下列措施：

(a)使視覺作業不處在室內光源與眼睛形成的鏡麵反射角上；

(b)采用光擴散性能好、亮度低、發光表麵積大的燈具；

(c)增設局部照明；

(d)實驗室內表麵及室內設備表麵為無光澤表麵。

F、實驗室(除暗室外)不宜用裸燈。通用實驗室宜采用開啟或帶格柵直配光型燈具。開啟型燈具效率不宜低於0.7，帶格柵型燈具效率不宜低於0.6，實驗室燈具格柵、反射器不宜采用全鏡麵反射材料。

J、通用實驗室宜采用熒光燈，層高大於6m的實驗室宜采用高強氣體放電燈。

H、對識別顏色有要求的實驗室，宜采用高顯色性光源。

I、電磁幹擾要求嚴格的實驗室，不宜采用氣體放電燈。

J、潮濕、有腐蝕性氣體和蒸汽、火災危險和爆炸危險等場所，應選用具有相應防護性能的燈具。

K、重要實驗場所應設置應急照明，應急照明的設置應符合現行的《民用建築照明設計標準》、《高層民用建築設計防火規範》的規定。

L、暗室、電鏡室等應設單色(紅色或黃色)照明。入口處宜設工作狀態標誌燈。

M、生物培養室宜設紫外線滅菌燈，其控製開關應設在門外並與一般照明燈具的控製開關分開設置。

N、照明負荷宜由單獨變壓器、單獨配電裝置或單獨回路供電，應設單獨開關和保護電器。照明配電箱宜分層或分區設置。

O、大麵積照明場所宜分段、分區設置燈控開關。

P、管道技術層內應設照明並由單獨支路或專用配電箱(盤)供電。

接地

A、科學實驗建築按具體要求，可設置實驗室工作接地、供電電源工作接地、保護接地、實驗室特殊防護接地及防雷接地。

B、實驗室工作接地的接地電阻值，應按實驗儀器、設備的具體要求確定。無特殊要求時，不宜大於4Ω。供電電源工作接地及保護接地的接地電阻值不應大於4Ω。實驗室特殊防護接地電阻值按具體要求確定。防雷接地電阻值應符合現行的《建築防雷設計規範》的規定。

C、各種接地宜共用一組接地裝置，無特殊要求時，接地電阻值不宜大於1Ω。如防雷接地需單獨設置，應按現行的《建築防雷設計規範》的規定采取防止反擊措施。

D、實驗室的工作接地與接地裝置宜單點連接。使用性質不同的實驗室共用一組接地裝置時，宜分別引接地線與接地裝置連接。由接地裝置引入室內的接地幹線宜采用絕緣導線(電纜)穿鋼管敷設。

E、由實施室接地點至接地裝置的引線長度不應為λ/4及λ/4的奇數倍，λ應按下式計算：

λ＝3×108f(式(9.3.5))

式中：λ——波長 f——實驗室接地儀器、設備工作的主頻率(HZ)

F、實驗室保護接地宜采用等電位連接措施。
