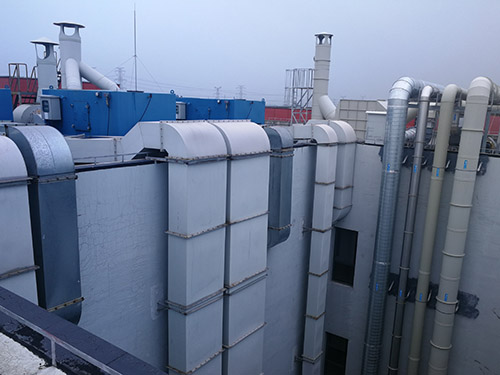

產品名稱：實驗室通風係統管道
同名：實驗室排風，實驗室排風係統，實驗室通風係統工程
型   號：FJ-SYSPPTFXT2
規   格：根據現場定製
產品類別：實驗室通風係統係列
實驗室通風係統管道設計參數：
一、實驗室通風係統設計
1、通風換氣量可根據房間的換氣次數來確定，實驗室的換氣次數取每小時10-12次，特殊情況可以相應增大。[房間通風一般選擇500×500的吸收罩為通風末端設備，每個通風罩通風量可達到600 m3/h，房間的長×寬×高×10（換氣次數）=房間每小時的通風量，然後房間每小時的通風量除以600來確定通風罩的數量，支、幹管風速按照6m/s計算]
2、通風櫃支管風速為6-10m/s（計算時一般選擇10m/s），特殊情況可超過10m/s，但不宜超過12m/s；幹管風速為10-14m/s（計算時一般選擇10m/s，如果管道比較長選擇12m/s，如果風量大選擇14m/s）。
3、通風櫃麵風速一般控製在0.375-0.75m/s之間，驗收標準一般取0.5m/s，最佳麵風速為0.508m/s。（測量麵風速時，一般將拉門拉至5cm高度測量，風速達到0.3-0.5 m/s即算合格，如果拉門高度過大時，測量拉門下方5cm高度處風速，也可合格）。
通風櫃的危險等級 平均麵風速（m/s） 最低麵風速（m/s）
          高                0.622-0.75m/s          0.5m/s
          中                0.5m/s                     0.4 m/s
          低                0.375-0.4m/s            0.25m/s
4、室外噪聲應控製在70dB（A），實驗室內噪聲應控製在55dB（A），（室內噪聲GB60分貝超標，室外噪音大約為75分貝）。風機的噪聲可以分為本身的機械噪聲（此噪聲主要由風扇質量不同引起）和風聲（為主要噪聲）。在風機功率不大的情況下，可通過在風機上方加防雨罩來消除風聲，在使用大功率風機時一般在風機進出口加消聲器來消除風聲，機械噪聲主要靠建隔音牆、小黑屋或在風機進出口加軟接頭來解決，減振的主要方法為風機底座做成減振底座並安裝減振器或加裝減振墊。
5、通風量（Q）=表麵風速×通風櫃開口麵積。電子調風閥的作用是通過調節每台通風櫃的風管半徑來調節每台通風櫃的通風量，來達到當通風櫃開口麵積變化時保持表麵風速不變。
6、排風量（Q）=表麵風速×通風櫃開口麵積。變頻係統的作用是改變風機的轉速來改變風機的通風量，當一套通風係統中隻有少量幾台通風櫃工作時，變頻係統自動調節風機的轉速，從而改變風機的通風量，從而保證通風櫃的麵風速恒定。變頻係統和調風閥的作用類似，但如果隻使用調風閥，則當一套通風係統中隻有少量幾台通風櫃工作時，風機仍然以最高轉速工作，而使用變頻係統後，調整風機轉速可節省能源。
二、實驗室通風管路設計
1、確定每個係統包括多少通風櫃，再根據每個係統包括通風櫃的數量確定係統的大致通風量（每台1200mm的通風櫃設計風量為1300 m3/h，每台1500mm的通風櫃設計風量為1700 m3/h，每台1800mm的通風櫃設計風量為2100 m3/h，每台原子吸收罩的設計風量為600m3/h，每台萬向排煙罩的設計風量為250或300 m3/h），然後選擇通風量稍大於係統通風量的風機。
2、計算通風過程中損失的壓力：單台通風櫃係統阻力約80-100Pa，一般1m的管道損失5-6Pa，一個彎頭損失40-50Pa，風機出口和抽風口各損失60Pa，消聲器損失50Pa，然後根據所計算出的風機的通風量和壓力在圖表曲線中選擇合適的風機（在計算過程中隻計算最遠端通風櫃的壓差，然後留200-300Pa的餘量）。
3、然後根據通風量=風管截麵×管內風速來計算風管半徑（支管根據通風櫃尺寸選擇315mm）。
