產品名稱：實驗室集中供氣係統
同    名：實驗室供氣，實驗室集中供氣，實驗室供氣係統
型    號：FJ-GXXT1
產品類別：集中供氣係統
實驗室的很多設備的運行都需要各種各樣的氣體供應，集中供氣係統作為一種設計方案得到廣泛使用，特別是在用氣量大、用氣集中的實驗室，集中供氣係統的價值會得以充分體現，氣瓶室的安全性必須得到保障，必須采用防爆門、泄爆窗、氣體泄漏感應報警裝置、所有電器電路均（jun1）應采用防爆型的、還應考慮防雷、防靜電以及空調設備。
實驗室常用氣體：
實驗室常用氣體主要有非燃氣體（氮氣、二氧化碳）、惰性氣體（氬氣、氦氣等）、易燃氣體（氫氣、一氧化碳）；劇毒氣體(氟氣、氯氣)；助燃氣體（氧氣）組成。一般氣相室配置氦氣（He）、氮氣（N2）。氣質聯用配置了氮氣、氫氣、氧氣，氫氣管線上的連接管件都要連接後焊接，嚴禁有泄漏的可能，所有的管線在安裝完畢後一定要做氣密性實驗，並在使用前要先除油，由於管道細小，管間距小，安裝過程中可依據現場情況進行調整，保證間距不小於45mm，氣瓶裝瓶時，易燃易爆與惰性氣體同櫃，杜絕兩種易燃氣體鋼瓶裝同一氣瓶櫃。
實驗室集中供氣係統方案：
集中供氣係統是專為分析測試設備所用工作氣體的傳輸而設計，係統需要為分析設備提供壓力、流量穩定且經過長距離傳輸後純度不變的氣體以滿足各種高精度分析設備的使用要求，係統同時還應該滿足安全性的要求，並方便客戶的日常使用及管理。

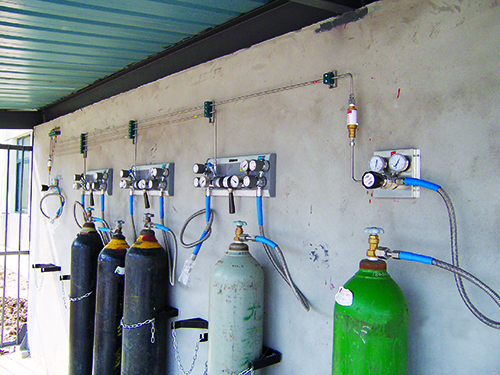

一、氣瓶間布局
1．氣瓶間存放的可燃性氣體和助燃氣體，按國家規定必須分庫存放，分別放入不同的氣瓶間內。
2．氣瓶間內設立一次調壓麵板，帶吹掃銅鍍鉻麵板。
3．壓力調節器入口前需加裝燒結金屬過濾器以防止顆粒等雜質汙染係統。
4．所有麵板均（jun1）配備吹掃閥，可實現對麵板的清洗置換。
5．壓力調節器及相關管件均（jun1）需牢固的固定在壓力調節麵板上，麵板應設計的緊湊而合理，以盡量減少係統中的死體積。
6．壓力調節麵板應采用全不鏽鋼材料製成，並且牢固的固定在可靠的位置上，確保其安全性。
7．氣瓶間內存放的氣瓶采用帶防倒鏈的氣瓶支架固定，氣瓶支架堅固耐用、美觀大方，氣瓶支架采用鋁合金製作而成。
8．氣瓶間內的氣體鋼瓶與壓力調節器之間采用SS316L高壓金屬軟管連接無滲透。高壓軟管為柔性軟管，以保證連接的方便性。並自導防護鋼纜，預防極端情況下，鋼瓶閥損壞等現象帶來的高壓“抽鞭”事故，壓力調節器與管道的連接方式為雙環卡套。
9．高壓軟管上的鋼瓶接頭必需與鋼瓶角閥的規格相匹配，以確保連接的可靠性。
10．排空氣路應分類收集、固定牢固並排放至室外安全地點。
二、終端布局
1．係統設置為二次減壓係統，終端采用壁掛式設計，上設有壓力調節器、輸出壓力指示計、緊急切斷閥，同一氣路的呈上下對應排布，方便操作，麵板為不鏽鋼產品，壁掛式終端標準型：終端可以實現在室內對設備的壓力調節、輸出壓力的監控及氣路開關控製，省去了每日往返於氣瓶間和實驗間的奔波，提高了辦事效率。
2．控製終端上的氣體出口尺寸要與分析儀的氣體入口尺寸相對應，氣體出口接頭還應方便安裝。
三、氣路的布線
1．氣瓶間內壓力調節麵板與實驗室內的氣路終端之間選用SS316LBA管進行連接，管道內表麵光潔度為Ra<0.4umBA級管道。
2．4N氮氣主管線采用OD3/8”（6.35mm）的管道，0.5Mpa壓力下流量可達8M3/小時，完全滿足常規用氣需求，支線采用OD1/4”（6.35mm）的管道，用焊接三通分出支路來對設備進行供氣。
3．5N氮氣、氦氣、預留氣主管線采用OD1/4”（6.35mm）的管道，支線采用OD1/4”（6.35mm）的管道，用焊接三通分出支路來對設備進行供氣。
4．管道穿過障礙物時須使用管套並采用不可燃材料填充間隙。
5．管道之間采用最先進的美國全自動定位軌道式氬弧焊機進行內外保護氬弧焊（TIG）方式連接，其優點是泄漏率可到1X10-9s.c.c./sec.He,且不會再內表麵產生氧化層或褶皺等焊接缺陷。
6．管路上的三通全部采用焊接三通來實現連接，可更有效保證氣體的傳輸質量。
7．管道需用固定卡具固定在管道支架上。管道支架為槽鋼結構美觀大方，與牆體和管道固定牢固，且為耐火材料（鋁合金）製成。
8．氣體管路在鋪設過程中要做到橫平豎直，為保證管道走線的直線度和管道間的間距，每間隔一定距離應設置一組管卡，卡具應由不燃材料製作而成，美觀大方。
9．應盡量減少彎曲以防止被傳輸的氣體壓力、流量損失過大。壓力管道拐彎應力集中區應有安全加固，設計合適的拐彎半徑，彎曲部位不能有皺折及扭曲，彎曲半徑和彎曲質量由專用工具保證，係統布線應盡量減少接縫以降低泄漏的可能性。
10．配管時的每根管道每個管件均要用高壓的5N高純氮氣進行吹掃才能接入係統，整個係統安裝完畢後還要用5N的高純氮進行大流量氣體吹掃，以確保係統的潔淨度即流出的氣體無油脂及明顯的固體顆粒物流出。
11．係統安裝完畢後要用高純氮氣進行高壓部分、低壓部分氣密性實驗，對整個係統進行檢測。
12．壓力調節麵板和氣路控製終端上粘貼氣路編號、氣體種類、濃度等標識。
實驗室集中供氣係統施工要點：
1.所有不鏽鋼管道兩端用塑料蓋密封，外部有塑料套密封，在進入施工現場後，安裝前，方可將塑料套拆封，並除去塑料蓋。
2.所有管件在安裝進設備前，應用高純氮氣（99.99%）進行三遍以上的吹掃。
3.管道鋪設時，應注意平直，彎管處采用專用彎管器，不得徒手彎曲，切斷管道時，用專用切管器操作，嚴禁用鋸子鋸斷管道。管道切斷後，應用專用工具處理斷口，嚴禁用普通銼刀處理。
4.在管道的行進路線中，每隔1米應設置一組管夾，如遇特殊建築物結構，應酌情考慮。
5.管道穿牆及穿地板時，應設置管套，管套與管道之間的空隙，應采用不可燃燒的材料填充。
6.所有螺紋連接處應采用密封帶密封。
7.所有調節閥固定麵板、所有出口點及所有管道上，都應貼設有對應氣體的成分及濃度的氣體標頭。
8.所有係統部件安裝完畢後，應用高純氮氣進行三遍以上的吹掃。以保證係統內部清潔。
9.吹掃完畢後，用高純氮氣進行檢漏保壓測試，測試壓力應為工作壓力的1.5倍。
